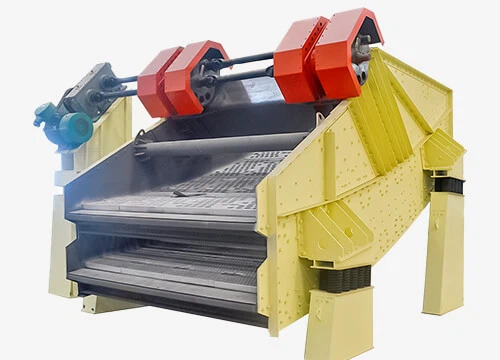

Az EXCT Banana Style Screens a mi független fejlesztésű és gyártású ZYQX sorozatú, nagy-hatékonyságú-hajtású, olajos-kenésű dobozos- típusú vibrátorunkat használja. Ez a vibrátor erőteljes vibrációt biztosít, amely elegendő a széniszap felületi feszültségének megtöréséhez, és kiváló szűrési hatékonyságot és -eltömődésgátló képességet biztosít még ragadós, finom széniszap feldolgozása során is.

A Banana Style szűrők választása alacsonyabb terméknedvességet, magasabb hordozó-visszanyerési arányt, lenyűgöző feldolgozási kapacitást és rendkívül alacsony karbantartási költségeket jelent a stabil és megbízható berendezésnek köszönhetően.

Hogyan működnek a banánstílusú képernyők?

A Banana Style Screens több-lejtős képernyődeszkát alkalmaz, amely nagy kezelhetőséget és magas szűrési hatékonyságot mutat.

A Banana Style Screens a szitafedélzet több részéből áll, és a szitafedélzet dőlésszöge fokozatosan csökken az adagoló végtől a kiürítési végig.

Amikor a banánstílusú képernyők működése során az etetés végszűrő felülete a nagyobb szögből adódóan, az anyag a képernyő felületébe nagy gyorsulással gyorsan előre és gyors rétegződéssel kerül, a képernyőnyílásoknál kisebb anyagok teljes érintkezésben vannak a képernyő felületével és simán áthaladnak a képernyőn.

A képernyő felületének szöge a kisülési oldalon enyhe, és az anyag mozgási sebessége fokozatosan lelassul, teljes mértékben lehetővé téve a szitanyílásnál kisebb maradék anyagok áthaladását a képernyőn, ami nagymértékben javítja az átvilágítás hatékonyságát.

A Banana Style képernyők a több-lejtős képernyő dőlésszögének megváltoztatásával megfelelnek az alkalmazás speciális követelményeinek. A több-lejtős képernyőfedélzet szöge határozza meg a képernyőn lévő anyag futási sebességét és a Banana Style képernyők kezelhetőségét.

Banán stílusú képernyőkRészletek

Meghajtó eszköz

A motor meghajtja a rezgésgerjesztőt, hogy elforduljon a kis tárcsán, az ékszíjon, a nagy szíjtárcsán és a végcsapágyülésen keresztül, ezáltal a szitagép lineáris mozgást hoz létre. A Banana Style Screens frekvenciája könnyen beállítható a motor szíjtárcsa cseréjével, így alkalmazkodik az anyagok osztályozásához, víztelenítéséhez és demediációjához különböző munkakörülmények között. Ez az átviteli mód nagy átviteli nyomatékkal, jó átviteli hatással, hosszú élettartammal rendelkezik, és hosszú távú folyamatos és megbízható működést biztosít.

Vibrációs gerjesztő

A rezgésgerjesztő a ZYQX sorozatú, nagy-hatékonyságú fogaskerék-hajtású, vékony, olajjal kenhető dobozos- típusú rezgésgerjesztőt alkalmazza, amelyet önállóan fejlesztettünk és gyártunk. Importált SKF nagy hézagú vibrációs gépek speciális csapágyaival van felszerelve. A tengelyvég speciálisan kialakított speciális tömítőszerkezete biztosítja, hogy por vagy egyéb idegen anyag ne kerülhessen a rezgésgerjesztő belsejébe. A rezgésgerjesztő excenter kerék excentrikus nyomatéka állítható, hogy megfeleljen a berendezések különböző amplitúdójú anyagszükségleteinek.

Vibrációs gerjesztő alapsugár

A Banana Style Screens gerenda egy téglalap alakú, üreges szerkezet, nagy merevséggel és könnyű súllyal, és teljesen kiküszöböli a függőleges irányú toldást. Ez a szerkezeti kialakítás magas biztonsági tényezővel rendelkezik, és alkalmas összetett munkakörülményekre. A rezgésgerjesztő alapnyalábja létfontosságú szerepet játszik a Banana Style Screens működésében. Doboz-alakú keresztmetszeti kialakítású-, és megerősített lemezekkel van felszerelve, amelyek nagy merevségűek és könnyűek. A megerősített karima speciális kialakítása hatékonyan javítja a Banana Style képernyők szilárdságát.

Képernyőtest

A keret oldalsó lemeze kiváló minőségű alacsony ötvözetű és nagy szilárdságú szerkezeti acéllemezből készül. A nagy pontosságú lézervágó gépet az egész acéllemez adagolásának és fúrásának egyidejű befejezésére használják, toldás nélkül, és a megjelenés sima és gyönyörű. Azon a területeken, ahol az oldallemez ereje nagy, az erősítőlemezt, a védőlemezt és az erősítő szögacélt ésszerűen úgy helyezték el, hogy hatékonyan növeljék az oldallemez szilárdságát, hogy az oldallemez terhelése egyenletesen oszlik el, és megakadályozza a rugalmas deformációt.

Képernyőlemez

A képernyőlemez külföldi fejlett technológiával, moduláris felépítéssel, nagy fokú univerzálissággal készül, a képernyőlemez pedig teljesen cserélhető a különböző modellek között. Poliuretán nyílással van rögzítve, könnyen felszerelhető és szétszerelhető. A szitalap két oldala poliuretán oldalrúddal és poliuretán ékkel van felszerelve, amely rögzítheti a szitalemezt, hatékonyan megakadályozza az anyag kopását a szitagép oldallemezén, és meghosszabbítja a képernyőkeret élettartamát.

Csillapító készülék

Acél hengeres spirális kompressziós rugós lengéscsillapító szita, speciális paraméterek kialakítása, nagy teherbírás, hosszú élettartam, kiváló lengéscsillapító hatás.

Banán stílusú képernyőkJellemzők

01/ Erős és tartós, megduplázott élettartam

A képernyődoboz-szerelvény erős kopásállósággal és alacsony igénybevétellel rendelkezik, jelentősen meghosszabbítva a berendezés élettartamát.

02/ Moduláris kialakítás a gyors karbantartás érdekében

A moduláris felépítés és az alkatrészek gyors és egyszerű cserét tesznek lehetővé, csökkentve a karbantartási állásidőt és az üzemeltetési költségeket.

03/ Szuper-erős keret, megállíthatatlan

A legerősebb és csavarodásnak{0}}ellenálló keret ellenáll a bonyolult és szélsőséges működési feltételeknek. Az oldalfalak egyetlen anyagból készülnek, a keret (oldalfalak és keresztgerendák) csavarozással és szegecseléssel van ellátva, kiküszöbölve a fém gyengeségeit és a hegesztésből eredő feszültséget.

04/ Könnyű és strapabíró szerkezet, stressz{0}}mentes

A szitalap alsó kereszttartója téglalap alakú csőkialakítást alkalmaz; a gerjesztőnyaláb-doboz szerkezete könnyű,{0}}nagy szilárdságú és kiváló szívósságú. A fő alkotóelemek hegesztés utáni hőkezelése- hatékonyan megszünteti a hegesztési feszültséget.

05/ A tudományos tervezés megszünteti a rezonanciát

A végeselemes elemzés révén a képernyő szerkezete és a rezgési paraméterek optimalizálva vannak, hogy elkerüljék a természetes frekvenciákat minden szinten, csökkentsék a rezonanciahatásokat és meghosszabbítsák a teljes gép élettartamát.

06/ Hatékony gerjesztés, sima működés

A vibrátor nagy hatékonyságú{0}}spirális sebességváltót használ, amely nagy gerjesztőerőt, alacsony zajszintet, egyenletes működést és hosszú élettartamot biztosít. Az excentrikus súly a vibrátorházon kívül található, lehetővé téve az amplitúdó beállítását az ellensúly változtatásával.

Nyújtsa be igényeit, és beszéljen egyik műszaki mérnökünkkel projektjéről.

Forduljon hozzánk a legjobb árért

Banán stílusú képernyőkBrosúra letöltése

Banán stílusú képernyők alkalmazása és folyamata

Eljárások:

Víztelenítési szűrés

Finom nedves szűrés

Másodlagos szűrés

Száraz osztályozás

Finom eltávolítás/víztelenítés

Harmadlagos szűrés

Nedves szűrés

Kisülési szűrés

Anyag:

Szén

Réz

Homok

Koksz

Bauxit

Kavics

Coal Gangue

Ritka Föld

Agyagpala

Barnaszén

Gipsz

Salak

Arany

Gyémánt

Gyártási létesítmények

A kiváló minőségű mechanikai termékeknek kiváló szerszámokkal kell rendelkezniük. Pontosságának biztosítása és a nagy megrendelések igényeinek kielégítése érdekében. A Henan Excellent Machinery Co., Ltd. 140 professzionális berendezéskészlettel rendelkezik, beleértve az Öt-tengelyű portálos megmunkáló-központot, a CNC fúró- és marómegmunkáló központot, a függőleges megmunkáló központot, a függőleges CNC megmunkáló központot, az állványos megmunkáló központot, a lézeres vágógépet, a lézeres csővágó gépet, a Csővágó gépet, a CNC Lengthent Vízszintes megmunkáló központ stb. Fejlett feldolgozó és gyártási berendezések, beleértve a környezeti permetező helyiséget és a Heat Trea berendezéseket és az ultra nagy felületi hőkezelést.

Öt-tengelyű portálmegmunkálási-központ

Függőleges CNC megmunkáló központ

CNC fúró és maró megmunkáló központ

Függőleges megmunkáló központ

Lézeres csővágó gép

Hegesztő robot munkaállomás

Szigorú minőség-ellenőrzés

Jelenleg az EXCT teljes mértékben átment az ISO9001-2008 nemzetközi minőségbiztosítási rendszer tanúsításán, a teljes minőségbiztosítási rendszer gondoskodik arról, hogy a termékfejlesztéstől és tervezéstől, a gyártástól, a beszerzéstől és a szállítástól kezdve az értékesítési és szolgáltatási folyamatig hatékony minőségellenőrzés legyen.

Az EXCT szigorú és képzett ellenőrző csapattal rendelkezik a termékminőség-ellenőrzés sikerének biztosítása érdekében. A minőségellenőrzési részleg szigorú tesztelési folyamattal rendelkezik, amely a nyersanyagbeszerzés, a gyártás és a telepítés szakaszain megy keresztül, hogy biztosítsa, hogy minden, az ügyfeleknek szállított berendezés megfelelő legyen.

Vevői minőségellenőrzés

Harmadik-felek minőségellenőrzése

Harmadik-felek minőségellenőrzése

Ön{0}}ellenőrzés

Ön{0}}ellenőrzés

Ön{0}}ellenőrzés

Ön{0}}ellenőrzés

Banán stílusú képernyőkEsetek

Nyújtsa be igényeit, és beszéljen egyik műszaki mérnökünkkel projektjéről.

Szerezze meg a legmegfelelőbb termékmegoldást és árajánlatot ingyen!!!

Általános műszaki előírások

Az EXCT Banana Style Screens s minden alkalmazási anyaghoz testreszabott, hogy a legjobb konfigurációt biztosítsák és minden követelménynek megfeleljenek. További konfigurációkért forduljon műszaki mérnökeinkhez.

Modell	Rétegek	Képernyő specifikáció W×L(m)	Képernyő terület (㎡)	Etetési méret (mm)	Kezelési kapacitás (t/h)	Hatalom (Kw)
BMVS 1861	1	1.8×6.1	10.98	400-nál kisebb vagy egyenlő	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	400-nál kisebb vagy egyenlő	150-280	30 Kw
BMVS 2473	1	2.4×7.3	17.52	400-nál kisebb vagy egyenlő	150-300	30 Kw
BMVS 3061	1	3.0×6.1	18.3	400-nál kisebb vagy egyenlő	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	400-nál kisebb vagy egyenlő	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	400-nál kisebb vagy egyenlő	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	400-nál kisebb vagy egyenlő	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Felső képernyő: 400 vagy annál kisebb Alsó képernyő: 150 vagy annál kisebb	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Felső képernyő: 400 vagy annál kisebb Alsó képernyő: 150 vagy annál kisebb	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Felső képernyő: 400 vagy annál kisebb Alsó képernyő: 150 vagy annál kisebb	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Felső képernyő: 400 vagy annál kisebb Alsó képernyő: 150 vagy annál kisebb	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Felső képernyő: 400 vagy annál kisebb Alsó képernyő: 150 vagy annál kisebb	350-1200	75 kW

Kiválasztási utasítás

1. Melyik anyagot kell átvizsgálni: ______

2. Kezelési kapacitás:______t/h

3.Anyagsűrűség: ______t/m3

4.Max. az etetőanyag szemcsemérete: ______mm

5. Réteg száma: ______

6.Az egyes rétegek szembősége: ______mm

7. Részecske-eloszlási százalék:______
Kérjük, ellenőrizze az alábbi példát, hogy segítsen megérteni:
Ha a rétegszám kettő, az egyes rétegek szembősége 50 mm és 25 mm, akkor az anyag átszitálása után három különböző méretű anyagot kapunk:

Nagy anyag 50 mm vagy annál nagyobb; 25 mm Kisebb vagy egyenlő, mint Középső anyag < 50 mm; Kis anyagú<25mm.

A következő információkat szeretnénk megerősíteni:
a.A nagy anyag százalékos aránya a teljes anyagban:______%;
b.A középső anyag százalékos aránya a teljes anyagban:______%;
c.A kis anyag százalékos aránya a teljes anyagban:______%;

8. Milyen berendezést használnak az anyag betáplálásához a Banana Style Screensbe:______

9. Milyen berendezést használnak az anyag eltávolítására a Banana Style képernyőkről: ______

10. Működő tápegység: ______V ______HZ

11. A Banana Style képernyők önállóan vagy más berendezéssel együtt alkotnak rendszert? Ha rendszert alkot, van előzetes terve vagy{1}}kézzel rajzolt vázlata? Ha van, kérjük, küldje el mérnökünknek referenciaként.
