A flip flop képernyő egy új típusú átvilágítási berendezés. Egyedisége a kettős rezgés elvében rejlik, vagyis egyetlen hajtás kettős rezgést generál, egy meghajtó pedig két rezgést.
A rezgésgerjesztő rögzített keret által keltett lineáris rezgés az alaprezgés, a lebegő szitakeret által keltett vibráció a kiegészítő rezgés. A kettő egymáshoz képest rezeg.
A rugalmas poliuretán szitafelület két vége a rögzített keret kereszttartójára, illetve az úszó keret kereszttartójára van felszerelve. Az átvilágítási folyamat során a poliuretán szita felülete folyamatosan kitágul és összehúzódik (percenként több mint 800-szor), így nagyon magas vibrációs intenzitást (50 g) ér el, ami jobban elősegíti az anyagok lazulását, rétegződését és szitázását.
Hogyan működik a Flip Flop képernyő?
A flip-flop képernyő, más néven forgattyús és összekötő flip flop képernyő, működési elve a következő:
Két excenter kerék 180 fokos fáziskülönbséggel lehetővé teszi a rendszer képernyőkereteinek tiszta, lineáris oda-vissza mozgását. Ez azt jelenti, hogy a két rendszer keresztgerendái is végrehajtják ezt a mozgást, aminek hatására a befogott szitalapok váltakozva megfeszülnek és elengednek. Ez a feszítő és kioldó művelet arra készteti a szitahálót, amelyet a gép keresztmetszetére szereltek-, trambulinszerű-mozgást produkálva, és ez a mechanikus flip{5}}áramlásszűrő gép jellemzője. A szitaháló rugalmassága, rugalmassága és nagy kopásállósága a legfontosabb jellemzők. Az átvilágítógép alacsony forgási sebességgel működik, és csak körülbelül 2-3G gyorsulást okoz. A kettős rendszerű hajtás azonban lehetővé teszi a képernyőpanelek számára, hogy sokkal nagyobb, körülbelül 50 G-os gyorsulást érjenek el.
A szitalemez előfeszítésétől függően az anyagszűrőre átvitt gyorsulás elérheti az 50G-ot vagy többet. A szitaháló finom megmunkálása után az előfeszítés egy bizonyos tartományon belül-állítható.

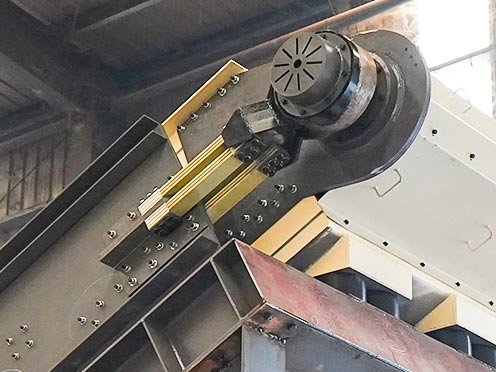

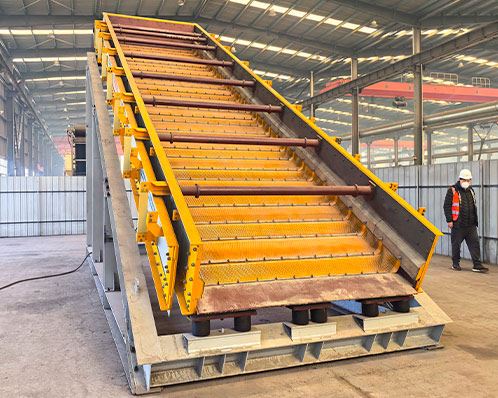

Flip Flop képernyő felépítése
Az árnyékológép főként egy kombinált árnyékolótestből áll (szitakeret, rugalmas szitalemez, hajtókar hajtómű, végáttétel, motor, motortartó, árnyékolótest támasztéka, rezgéscsillapító rugók, tömítőfedél stb.).
A képernyő keretét egy német gyártó által biztosított fokozott szénszálas rugalmas elemek kötik össze. Ezek a rugalmas elemek sértetlenek maradnak még milliónyi oda-vissza elhajlás után is.
Az alkatrészek közötti oda-vissza mozgási távolságot a berendezés sajátosságai határozzák meg, és nem változik az árnyékológép terhelési méretével. Ezért az ilyen típusú szűrőgépek stabilitása páratlan előnyt jelent más típusú flip-flop képernyőkkel szemben.
Flip Flop képernyőRészletek
Flip Flop képernyőJellemzők
01/ Magas szűrési hatékonyság
A nagy gyorsulás következtében az átszitált anyagok alaposan fellazulnak és gyorsan szétválnak. A hagyományos rostáló gépekkel összehasonlítva nagyobb mennyiségű finom részecskék juthatnak el a szitanyíláson. Ennek eredményeként az átszitált anyag szitanyílásának sebessége magas, és a pattogó hatás csökkenti egyes anyagok részecskeszállítását a szita felületén.
02/ Stabil szűrés
A belső és külső képernyőkereteket az excenter tengely hajtja a kényszermozgás érdekében. Kölcsönös mozgásuk távolságát az árnyékológép tervezési jellemzői határozzák meg. A belső és a külső képernyőkeret közötti kölcsönös mozgás távolságát nem befolyásolják olyan külső tényezők, mint például az anyag. Ezért az átvilágítási jellemzőik minden munkakörülmény között állandóak, és a szűrési hatás mindig kiváló.
03/ Nincs eltömődés a szitalyukakban
A rugalmas szitalemez állandó hajlítása megakadályozza a részecskék tapadását. A szitalap meghosszabbítása a szitafuratok nyitásában enyhe változást okoz feszítési irányban, ami a szitafuratok „belélegzéseként” írható le. A nagy gyorsító erővel kombinálva megakadályozza, hogy a szitanyílások méretéhez közeli részecskék elzárják a szitalyukakat.
04/ Alacsony sebesség nagy megbízhatósággal
A hagyományos szűrőgépek forgási sebességéhez képest a mechanikus flip-flop szita futási sebessége kevesebb, mint 600 ford./perc. Maga az átvilágítógép mindössze 2-3G gyorsulással generál feszültséget. Ezért maga az átvilágítógép nagyobb megbízhatóságú lesz. Mind az elméleti tervezés, mind a gyakorlati ellenőrzés bebizonyította, hogy az azonos típusú termékek ipari tartóssági igazolást értek el.
05/ Nincs hatással az alapítványra
Az rostálógépet tartó gumirugók működés közben csak függőleges irányban viselik el az rostagép súlyát. A ferde beépítési irányban viselik az árnyékológép tehetetlenségi erejét. Az árnyékológépre jellemző alacsony forgási sebesség azonban nem eredményez függőleges hatást az alapra, csökkentve az alapozás terhelési követelményeit és minimalizálva a további beruházásokat.
Nyújtsa be igényeit, és beszéljen egyik műszaki mérnökünkkel projektjéről.
Forduljon hozzánk a legjobb árért
Flip Flop képernyős alkalmazások
A flip flop képernyőt szénben, bányászati műveletekben, sódergyártásban, kohászatban, szállításban, energiaiparban használják, alkalmas anyagok száraz és nedves szűrésére.
|
Eljárások: |
||
|
Víztelenítési szűrés |
Finom eltávolítás/víztelenítés |
|
|
Száraz osztályozás |
Kisülési szűrés |
|
|
Nedves szűrés |
Másodlagos szűrés |
|
|
Finom nedves szűrés |
Harmadfokú szűrés |
|
|
Anyag: |
||
|
Szén |
Homok |
Antracit |
|
Szén Koksz |
Kavics |
Hamu |
|
Coal Gangue |
Agyagpala |
Bazalt |
|
Barnaszén |
Salak |
Moraj |
|
Arany |
Gipsz |
Visszanyert üveg |
|
Réz |
Gyémánt |
Vegyes konstrukció |
|
Bauxit |
Ritkaföldfém...... |
|
Nem találja termékét?
Ha az Ön terméke nem szerepel itt, vegye fel velünk a kapcsolatot, hogy megtudja, az EXCT Flip Flop Screens a megfelelő megoldás-e az Ön alkalmazásához.
Ne feledje, hogy szükség esetén terméktesztet is kérhet.

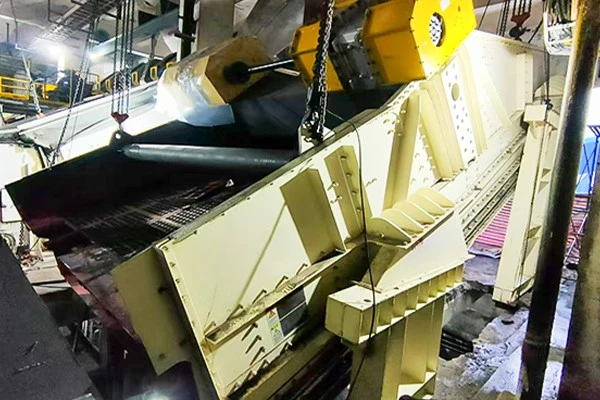

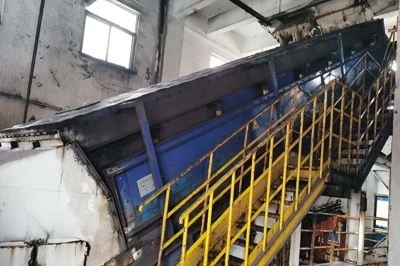

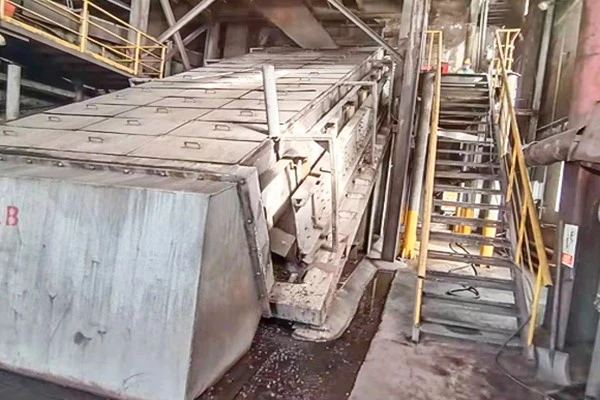

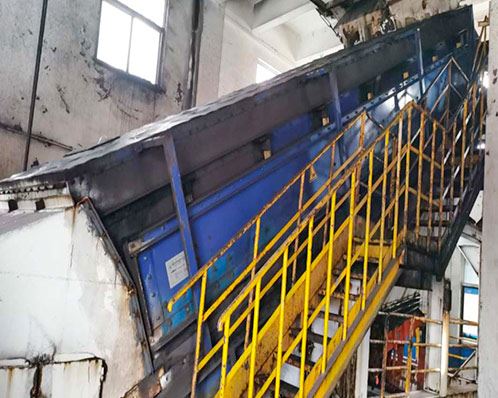

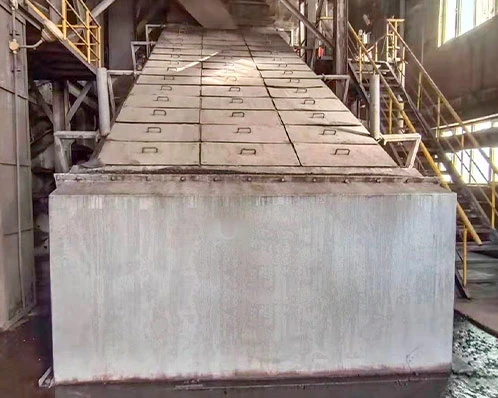

Flip Flop képernyő a helyszínen
Alkalmazások a szénkémiai iparban: Megoldja a finom rostálás technikai kihívásait az ultra-nagy - kapacitású iparágakban, mint például a szénvegyipar, ahol az átvilágítási sugár 12 mm. Azokban az esetekben, amikor az anyag több mint 90%-a a képernyőn marad az ultra-nagy{6}}kapacitású szűrés során, a Henan Yima Gasification és a Xinjiang Guanghui New Energy cégnél alkalmazták, sikeresen megoldva azokat a szűrési feladatokat, amelyeket a vibrációs flip flop képernyő nem tudott végrehajtani.
Alkalmazások a széniparban: Megoldja a finom, nedves és ragadós szénrészecskék szűrésének technikai kihívásait. Akár 3 mm-es szűrőtartományával az állami energiacsoport Wanli No.1 bányájában és Lijiahao szénbányájában alkalmazták. Ez a berendezés képes kezelni a ragadós és finom szénrészecskéket, és olyan magas szűrési hatékonyságot és pontosságot kínál, amilyennel az utólagos{4}}szűrőberendezések nem tudnak megfelelni.
Egyéb ipari alkalmazások: Az olyan iparágakban, mint az adalékanyagok és a színesfémek, különösen a sóderiparban, továbbra is kihívást jelent a 3 - 5mm-es nedves és ragadós anyagok szitálása. A mechanikus flip flop képernyő alkalmazása megoldja ezt az iparági problémát és elősegíti annak fejlődését.
Gyártási létesítmények
A kiváló minőségű mechanikai termékeknek kiváló szerszámokkal kell rendelkezniük. Pontosságának biztosítása és a nagy megrendelések igényeinek kielégítése érdekében. A Henan Excellent Machinery Co., Ltd. 140 professzionális berendezéskészlettel rendelkezik, beleértve az Öt-tengelyű portálos megmunkáló-központot, a CNC fúró- és marómegmunkáló központot, a függőleges megmunkáló központot, a függőleges CNC megmunkáló központot, az állványos megmunkáló központot, a lézeres vágógépet, a lézeres csővágó gépet, a Csővágó gépet, a CNC Lengthent Vízszintes megmunkáló központ stb. Fejlett feldolgozó és gyártási berendezések, beleértve a környezeti permetező helyiséget és a Heat Trea berendezéseket és az ultra nagy felületi hőkezelést.
Szigorú minőség-ellenőrzés
Jelenleg az EXCT teljes mértékben átment az ISO9001-2008 nemzetközi minőségbiztosítási rendszer tanúsításán, a teljes minőségbiztosítási rendszer gondoskodik arról, hogy a termékfejlesztéstől és tervezéstől, a gyártástól, a beszerzéstől és a szállítástól kezdve az értékesítési és szolgáltatási folyamatig hatékony minőségellenőrzés legyen.
Az EXCT szigorú és képzett ellenőrző csapattal rendelkezik a termékminőség-ellenőrzés sikerének biztosítása érdekében. A minőségellenőrzési részleg szigorú tesztelési folyamattal rendelkezik, amely a nyersanyagbeszerzés, a gyártás és a telepítés szakaszain halad keresztül, hogy biztosítsa, hogy minden, az ügyfeleknek szállított berendezés megfelelő legyen.
Nyújtsa be igényeit, és beszéljen egyik műszaki mérnökünkkel projektjéről.
Szerezze meg a legmegfelelőbb termékmegoldást és árajánlatot ingyen!!!
Általános műszaki előírások
Az EXCT flip flop képernyőt minden egyes alkalmazási anyaghoz testre szabják, hogy a legjobb konfigurációt biztosítsák és minden követelménynek megfeleljenek. További konfigurációkért forduljon műszaki mérnökeinkhez.
|
Modell |
Képernyő specifikáció W*L (m) |
Képernyő terület (㎡) |
hálóméret (mm) |
Scre dőlésszögehu Felület ( diploma ) |
TakarmánySize (mm) |
Hatalom (KW) |
KezelésCkapacitás (t/h ) |
|
MFF2,0-6,30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
80-nál kisebb vagy egyenlő |
22 |
150－400 |
|
2MFF2,0-6,30 |
2.0X6.3 |
25.2 |
Felső képernyő 14-30 Alsó képernyő 3-13 |
20－30 |
80-nál kisebb vagy egyenlő |
37 |
350－650 |
|
MFF2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
80-nál kisebb vagy egyenlő |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Felső képernyő 14-30 Alsó képernyő 3-13 |
20－30 |
80-nál kisebb vagy egyenlő |
45 |
450－750 |
|
MFF2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
80-nál kisebb vagy egyenlő |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Felső képernyő 14-30 Alsó képernyő 3-13 |
20－30 |
80-nál kisebb vagy egyenlő |
45 |
500－900 |
|
MFF2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
100-nál kisebb vagy egyenlő |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Felső képernyő 14-30 Alsó képernyő 3-13 |
20－30 |
100-nál kisebb vagy egyenlő |
45 |
650－1100 |
|
MFF3,0-8,82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
100-nál kisebb vagy egyenlő |
45 |
400－950 |
|
2MFF3,0-8,82 |
3.0X8.82 |
52.8 |
Felső képernyő 14-30 Alsó képernyő 3-13 |
20－30 |
100-nál kisebb vagy egyenlő |
75 |
800－1400 |
Flip Flop Screen szolgáltatás
Projekt megvalósíthatósági jelentés
Oldal tervezése és tervezése
Modell kiválasztása és javaslattétel
Modellválasztás számítása
3D modellezés és rajzok
Civil tervezés
Telepítés és üzembe helyezés
Távdiagnosztika
Képzési szolgáltatás
Karbantartási ütemterv
